单分子器件：在尺寸极限处的电学行为
分子结的构筑方式、电子传输由哪些因素决定、测量中难以剥离的电极效应，以及这类研究真正的价值所在。
把单个分子夹在两个电极之间并测出电流，是电子学在尺寸方向上的极限尝试。器件尺寸缩到分子量级后，电子不再是在固体能带中扩散，而是以隧穿或跃迁的方式通过分立的能级，器件的概念本身发生了变化。
一、分子结怎么做出来
常见方式包括机械可控断裂结、扫描探针平台与纳米间隙电极。它们的共同点是先造出间距约一纳米的两个电极，再把带锚定基团的分子桥接上去。锚定基团的选择直接决定接触电导：硫与金的结合研究最充分但接触构型不唯一，导致同一分子在重复测量中给出多组电导值，这也是单分子实验必须做统计分布而不是单次测量的原因。
二、什么决定电导
分子骨架的共轭程度决定能隙，能级相对电极费米能级的位置决定隧穿势垒高度，锚定基团的偶联强度决定界面透射概率。三者的作用可以分开考察：固定骨架换锚定基团看界面效应，固定锚定基团换骨架长度看衰减因子。给出一组数据时，若没有区分这三类贡献，结论就难以迁移到别的体系。
三、

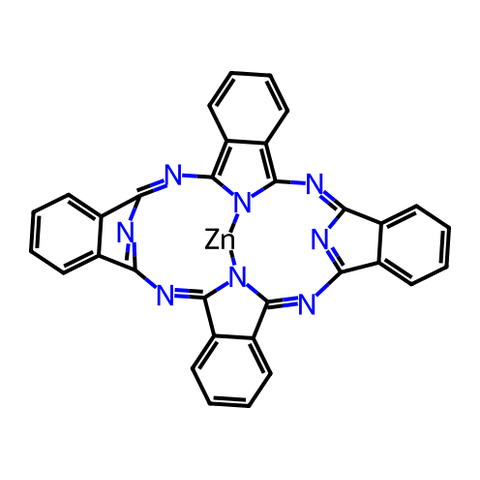

酞菁锌 · CAS 14320-04-8
平面金属大环分子是单分子器件研究中的经典对象：刚性平面便于与电极形成确定取向的接触，中心金属可以更换以系统改变前线轨道能级与自旋态，周边取代基又能调节溶解度与堆积倾向。这类分子在测量中的一个突出特点是电导平台往往出现两组，分别对应不同的电极接触位点，必须通过统计大量拉伸曲线并把平台长度与分子尺寸比对，才能判断哪一组对应目标构型。
四、测量中最难剥离的干扰
电极本身会迁移、表面吸附物会形成额外导电通道、局域加热会使分子构型改变。这些干扰并不总是以明显异常的形式出现，它们常常表现为电导分布的宽化。因此单分子测量需要多温度、多偏压的对照实验，用温度依赖性区分隧穿与跳跃机制——前者几乎与温度无关，后者随温度升高显著增强。只给一条室温电流-电压曲线，很难支撑关于传输机制的结论。
五、这类研究的真实价值
单分子器件短期内不会替代硅基器件，它的价值在于两端：一端是给出电子在分子尺度传输的规律，为分子导线、分子开关等概念提供实验判据；另一端是提供一种极端灵敏的表征手段，用电流的变化去探测分子的构象与反应。判断一项工作，可以看它是否把分子结构、接触几何与传输行为三者建立了可验证的定量联系。
