锂金属电池电解液：锂盐与溶剂怎么配
锂金属负极面临的界面问题、电解液锂盐与溶剂的选型逻辑、成膜添加剂的作用机理，以及库仑效率与界面表征方法。
锂金属的理论比容量远高于石墨，是提升电池能量密度的直接路径，但它在充放电中会不断与电解液反应、长出枝晶，甚至刺穿隔膜。多年来一个逐渐明确的结论是：限制锂金属电池寿命的往往不是正极或负极材料本身，而是电解液与锂表面之间的那层膜。
一、锂盐的选择
| 锂盐 | 特点 | 注意事项 |
|---|---|---|
| 六氟磷酸锂 | 综合性能好、成膜性适中 | 遇水易水解生成酸性物质 |
| 双三氟甲烷磺酰亚胺锂 | 热稳定、电导率高 | 对铝集流体有腐蚀风险 |

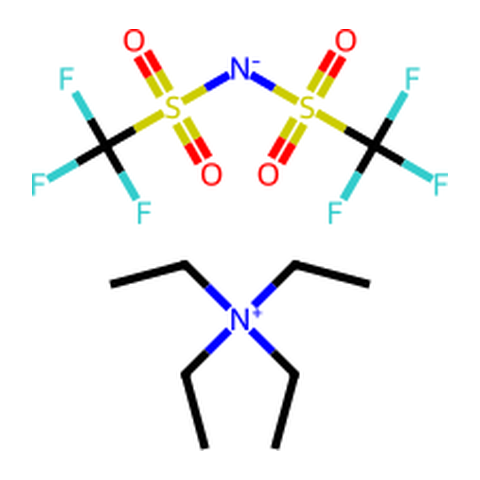

| 四乙基铵双三氟甲烷磺酰胺盐 | 常作离子液体或助盐使用 | 阳离子不参与嵌锂 |
锂盐的选择要同时看三件事：离子电导率、对集流体与正极的稳定性、以及在锂表面成膜的能力。双三氟甲烷磺酰亚胺锂的阴离子大、电荷离域程度高，解离容易、电导率好，但单独使用时会腐蚀铝箔；因此实践中常用它作主盐并搭配成膜添加剂，或与六氟磷酸锂复配以兼顾电导与钝化。
二、溶剂体系与高浓电解液
碳酸乙烯酯（96-49-1）介电常数高、成膜性好，但黏度大、低温性能差；通常要与低黏度组分复配。一个值得注意的趋势是提高盐浓度：在所谓高浓电解液中，自由溶剂分子大幅减少，阴离子更多参与锂的配位，形成的界面膜更富含无机成分，对锂的沉积更友好，枝晶也更容易被抑制。代价是黏度升高、浸润变慢，需要与隔膜和极片工艺一起调整。
三、

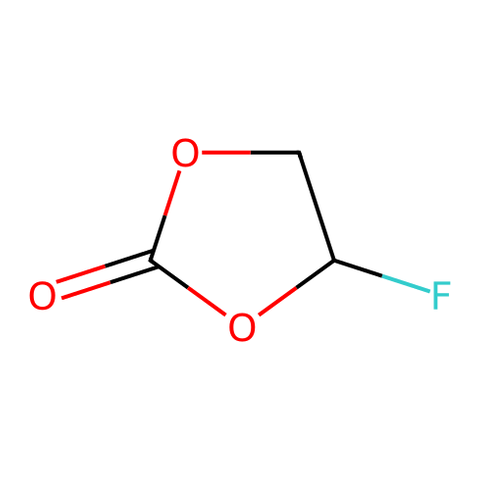

氟代碳酸乙烯酯 · CAS 114435-02-8
与成膜添加剂

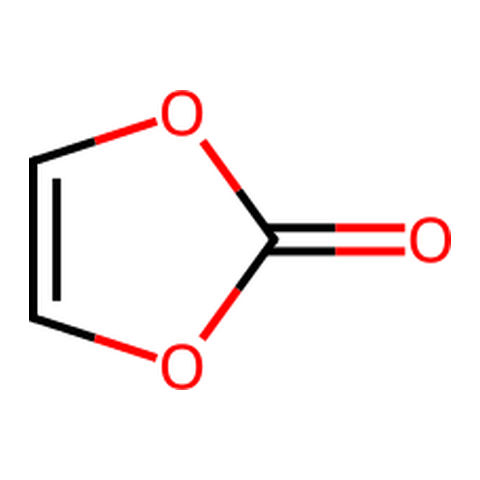

氟代碳酸乙烯酯是目前研究最多、效果最稳定的成膜添加剂之一：它比碳酸乙烯酯更容易在锂表面还原分解，生成的氟化锂含量高的界面膜致密而稳定，能显著提升库仑效率。碳酸亚乙烯酯（872-36-6）则更擅长在石墨与正极表面形成钝化层，抑制溶剂共嵌入。两者的作用位点不同，复配使用时需要做剂量优化——添加剂过多会使界面阻抗升高，反而拖累倍率性能。
四、性能怎么评
评价锂金属电解液，最核心的指标是库仑效率，通常用锂铜半电池以 Aurbach 方法或改良方法测定，要说明是单次还是多次平均，并给出电流密度与面容量。其次是循环寿命与极化增长曲线，反映界面阻抗的累积速度。对枝晶的观察可借助原位光学显微、冷冻电镜或原位同步辐射，把形貌变化与电化学曲线对应起来。界面成分则靠 X 射线光电子能谱逐层剖析。
五、常被忽略的几点
一是水分与氧含量：锂金属体系对痕量水极其敏感，操作与封装条件往往比配方本身更决定结果的可比性。二是面容量与电流密度的匹配：在低面容量下表现良好的体系，放大到实用面容量时常因锂沉积不均而失效。三是安全：锂金属的活性与有机电解液的可燃性叠加，热失控风险高于常规锂离子电池，评价体系时应把热稳定性与内短路测试纳入常规流程。
文中重点试剂结构式 · 点击查看规格与价格
相关产品推荐正在从站内商品库匹配…
同一产品线更多文章
本文由本站编辑基于公开技术资料独立撰写，观点与表述仅代表本站；如需转载请与我们联系。文中产品参数、包装规格与价格以商品详情页为准，图片中的分子结构式由本站结构库按 CAS 生成，仅供识别参考。
