可回收热固性树脂：动态共价键怎么用
热固性材料难回收的原因、动态共价键（酯交换、亚胺、Diels–Alder）的交换机理、聚酰亚胺闭环回收路线与再加工性能评价。
热固性材料一旦固化，三维交联网络就把分子锁死，强度与耐热性都优于热塑性塑料，但也因此无法熔融再加工——这正是复合材料回收难的根本原因。要把「锁死」变成「可解锁」，化学上的出路是让交联键具备动态可交换能力：在特定条件下键可以断开并重新组合，网络因此能够流动与重塑。
一、几条主流动态键路线
| 动态键 | 触发条件 | 特点 |
|---|---|---|
| 酯交换 | 加热加催化剂 | 需要羟基与酯共存，催化剂用量敏感 |
| 亚胺与缩醛 | 水或酸 | 室温即可交换，耐水性偏弱 |
| 二硫键 | 热或光 | 交换快，抗氧化性需考虑 |
| Diels–Alder 加成 | 升温逆反应、降温再成键 | 可逆温度窗口明确 |
选择哪条路线取决于制品的使用温度。交换温度必须明显高于使用温度，否则材料在服役中就会缓慢蠕变；但也不能太高，否则再加工时会有降解风险。
二、聚酰亚胺的闭环回收

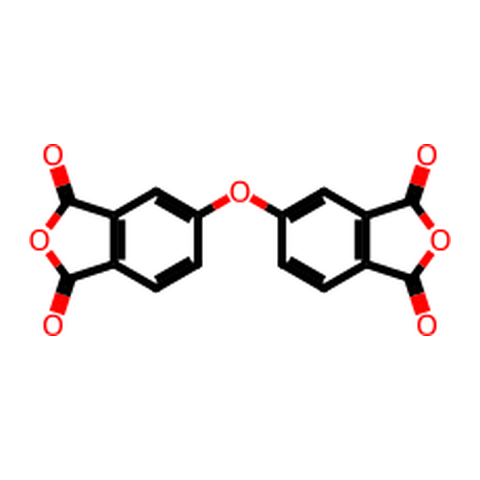

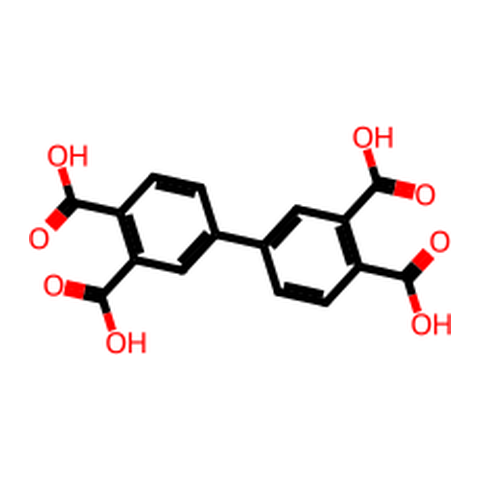

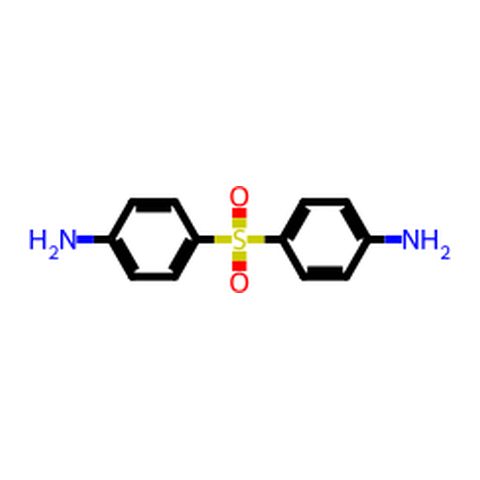

聚酰亚胺是这一类研究的热点：它由二酐与二胺缩聚而成，主链含酰亚胺环，耐热性极好。传统观点认为它不可回收，新的做法是在结构中引入可水解或可交换的键，让交联网络在特定试剂中解离成可溶的低聚物，再重新固化。原料端常用的二酐包括二苯醚四甲酸二酐与联苯四甲酸类单体，二胺端则可用 4,4'-二氨基二苯砜等，通过调节单体比例控制网络密度与柔顺性。
三、

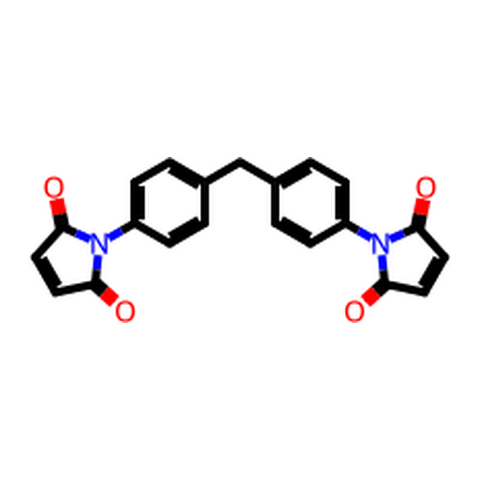

N,N'-(4,4'-亚甲基二苯基)双马来酰亚胺 · CAS 13676-54-5
与 Diels–Alder 体系

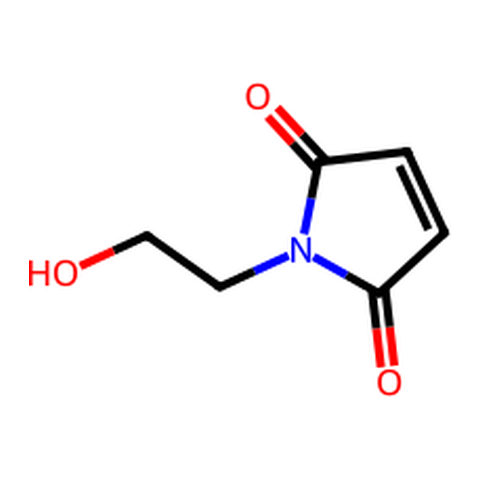

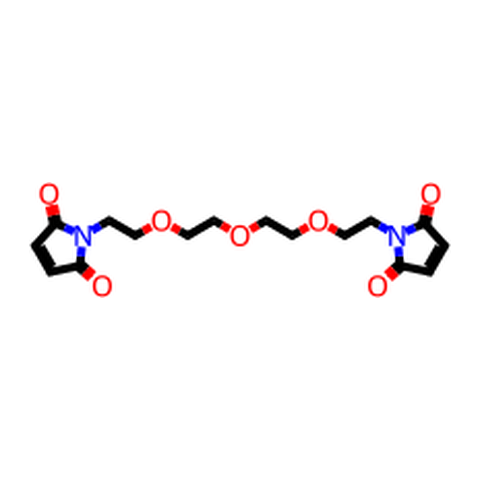

双马来酰亚胺是另一条很实用的路线：它的马来酰亚胺环是优良的双烯体，能与呋喃基团发生 Diels–Alder 加成形成交联，升温到一定温度后逆反应发生，网络解离、材料可以重新塑形。N-羟乙基马来酰亚胺一类的单马来酰亚胺则常被用来调节交联密度，或作为功能化端基引入极性基团；1,11-双马来酰亚胺基-3,6,9-三氧代十一烷含有柔性聚醚链段，可以在保持动态可逆性的同时降低玻璃化转变温度、改善加工窗口。
四、再加工性能怎么衡量
评价这类材料，不能只说「可以回收」，而要给出量化指标：多次热压后的拉伸强度保持率、凝胶分数随再加工次数的变化（反映网络是否真的可逆）、应力松弛时间（反映交换速率）、以及再加工温度下的降解程度。凝胶分数如果逐次升高，说明形成了不可逆的副交联，材料的多次回收能力会迅速下降。
五、走向实用的条件
动态共价材料要进入工程应用，需要同时满足三点：服役温度下足够稳定、再加工条件下交换足够快、原料成本与工艺能与现有产线兼容。目前进展最快的方向是碳纤维复合材料的树脂基体，因为纤维本身价值高、回收收益明显。设计时应尽早引入老化试验与湿热循环测试，避免只在小试样上得到漂亮数据而无法在真实工况下复现。
文中重点试剂结构式 · 点击查看规格与价格
相关产品推荐正在从站内商品库匹配…
同一产品线更多文章
本文由本站编辑基于公开技术资料独立撰写，观点与表述仅代表本站；如需转载请与我们联系。文中产品参数、包装规格与价格以商品详情页为准，图片中的分子结构式由本站结构库按 CAS 生成，仅供识别参考。
