非硅基纳米电子器件：二维半导体材料的机遇
硅基微缩逼近物理极限后，以二硫化钼为代表的二维半导体在沟道厚度、栅控能力上的优势，以及制备路线与器件集成的关键难题。
硅基晶体管靠不断缩小尺寸换取性能，但沟道薄到几纳米时短沟道效应、漏电流与功耗问题越来越难压制。于是研究者把目光转向"非硅"路线：用只有几个原子层厚的二维半导体做沟道，既能保持良好的栅极控制，又能延续摩尔定律的思路。这类材料中，过渡金属硫族化合物最受关注，二硫化钼是其中的代表。
一、为什么是二维材料
二维半导体在垂直方向只有单层或少层原子，天然具备极薄的体厚度，因此短沟道效应明显减弱；同时其表面没有悬挂键，便于与高介电常数介质集成。与碳纳米管相比，二维材料更容易实现大面积成膜与位置可控生长，这是它被产业界看好的重要原因。它的带隙随层数变化，单层二硫化钼从间接带隙转为直接带隙，发光与吸收行为也随之改变。
二、制备路线对比
| 路线 | 特点 | 适用场景 |
|---|---|---|
| 机械剥离 | 晶体质量最高，尺寸小、产量低 | 基础物性研究 |
| 化学气相沉积 | 可大面积生长，需控制成核密度 | 器件阵列与集成 |
| 液相剥离 | 成本低、可印刷 | 薄膜电子与油墨 |
| 分子束外延 | 界面质量好，速度慢 | 界面与异质结研究 |

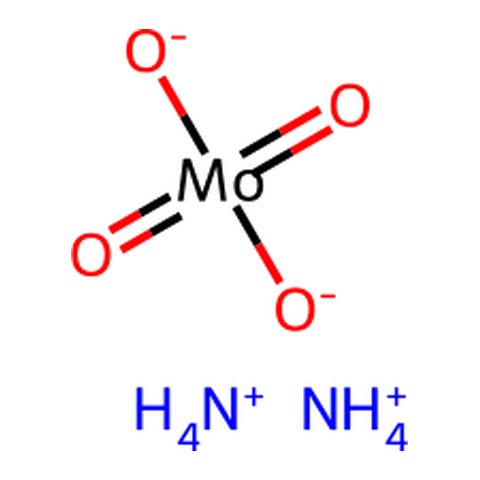

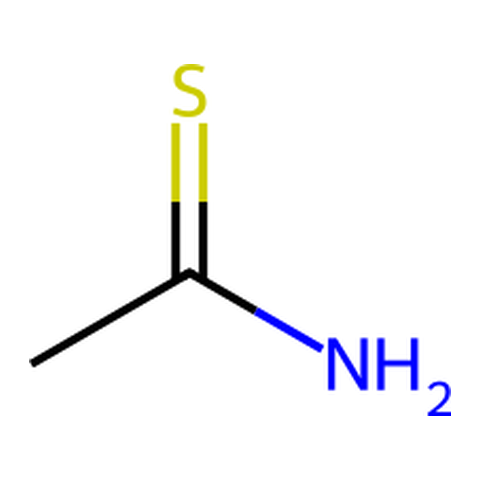

化学气相沉积最常用的前驱体是钼源加硫源。钼酸铵（13106-76-8）作为水溶性钼源便于旋涂或浸渍负载，硫代乙酰胺（62-55-5）在加热时分解释放硫化氢，可与钼源原位反应生成二硫化钼（1317-33-5）。生长温度、载气流量与降温速率共同决定晶畴尺寸和层数，因此工艺窗口需要仔细标定。
三、器件集成的关键难题
从材料到器件还有几道坎：一是金属与二维材料之间的接触电阻偏高，形成理想的低势垒接触需要合适的金属选择与界面处理；二是大面积均匀性不足，薄膜中的晶界与褶皱会影响器件一致性；三是缺乏稳定的掺杂手段，阈值电压调控困难。此外，栅介质与二维材料的界面缺陷会造成迟滞，需要在沉积工艺上做优化。
四、实验与采购建议
选购二硫化钼粉体时应关注纯度与粒径，金属杂质会显著影响载流子输运；液相剥离用的原料宜选层状结晶度高的样品。钼酸铵易吸潮，需密封干燥保存；硫代乙酰胺有刺激性气味，操作应在通风橱内进行并避免与氧化剂共置。本站无机功能材料与硫化学试剂产品线覆盖常用规格，需要特定形貌或粒径时可在详情页确认。
