固态电解质：特性、类别与关键指标
氧化物、硫化物与聚合物固态电解质的性能对比，离子电导率、电化学窗口与界面问题的权衡。
固态电池的故事讲了很久，卡点始终在电解质这一环。液态电解液易燃、易漏，但它的离子传导和界面接触做得极好；固态电解质把安全问题解决了一大半，却必须在"离子电导率、界面接触、加工性、成本"这几个互相打架的指标之间做取舍。
一、三类体系怎么选
| 体系 | 代表 | 离子电导率 | 优势 | 短板 |
|---|---|---|---|---|
| 氧化物 | 石榴石型（含氧化镧 1312-81-8）、钙钛矿型 | 10⁻⁴–10⁻³ S/cm | 化学与热稳定性好，电化学窗口宽 | 硬脆、界面接触差，需高温烧结 |
| 硫化物 | Li₂S（12136-60-6）-P₂S₅（1314-80-3）体系 | 可达 10⁻² S/cm | 离子电导率最接近液态，可冷压成型 | 遇水生成 H₂S，必须全程惰性气氛 |
| 聚合物 | PEO 基、PVDF 基 | 10⁻⁶–10⁻⁴ S/cm | 柔韧、易加工、成本低 | 室温电导率低，通常需加热运行 |
二、关键指标
- 离子电导率：注意温度与测试方法，室温值才有比较意义；压片密度对结果影响很大。
- 电化学窗口：宽窗口才能匹配高电压正极与锂金属负极，但实际界面反应常先于理论窗口发生。
- 界面稳定性：与正极的界面阻抗往往是循环衰减的主因，常需包覆层（如 LiNbO₃）缓解。
- 机械性能：需要兼顾抑制锂枝晶的模量与可加工性，氧化物与聚合物很难同时满足。
三、制备与操作要点
- 硫化物必须惰性气氛：称量、球磨、压片全流程在手套箱内进行（水氧含量 < 1 ppm），否则表面水解直接毁掉性能。
- 球磨参数决定粒度与结晶度：高能球磨可得到非晶相，有时反而提高电导率，需要实验确定。
- 热处理与退火：硫化物常在 200–500 ℃ 退火以获得高导相，温度过高会分解。
- 样品转移：测试模具最好带密封结构，避免转移过程中暴露。
四、常见问题
- 电导率测出来比文献低一个量级？先核压片压力与密度，再看是否手套箱气氛不达标。
- 循环阻抗持续上升？多为界面副反应或接触逐渐失效，可尝试中间层设计。
- 硫化物有异味？说明已水解，该批次应停止使用并检查手套箱水含量。
五、采购建议
固态电解质原料对包装与运输条件要求严格，建议选择惰性气氛封装并确认到货后开箱方式。本站材料科学产品线提供硫化锂、五硫化二磷、氯化锂等硫化物体系原料，以及氧化镧等氧化物体系原料，纯度指标在详情页可查；如需特定组成的电解质粉体或片材定制，可通过定制合成服务评估。

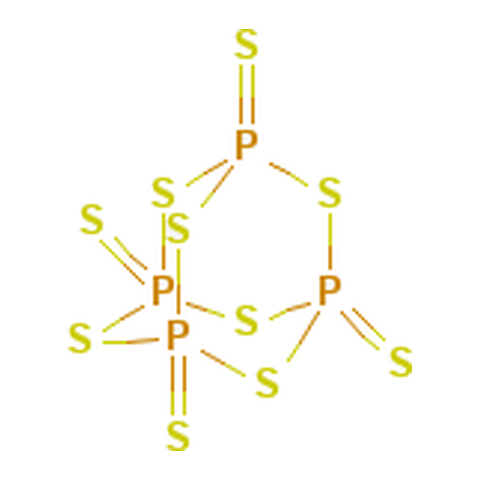

文中重点试剂结构式 · 点击查看规格与价格
相关产品推荐正在从站内商品库匹配…
同一产品线更多文章
本文由本站编辑基于公开技术资料独立撰写，观点与表述仅代表本站；如需转载请与我们联系。文中产品参数、包装规格与价格以商品详情页为准，图片中的分子结构式由本站结构库按 CAS 生成，仅供识别参考。
