MOFs 材料的化学特性与相关产品介绍
金属有机骨架的构成原理、常用金属源与有机配体搭配、主流 MOF 类型及合成活化的关键控制点。
MOF（金属有机骨架）最吸引人的一点是"可设计"：金属节点和有机配体像乐高一样自由组合，孔径、比表面和化学环境都能在分子层面调控。这也是它比传统沸石与活性炭灵活得多的地方——但同样的灵活性也带来麻烦：结构太多、批次差异大、活化稍有不慎孔道就塌了。
一、构成与特点
- 比表面极高：不少 MOF 的 BET 比表面在 2000–6000 m²/g，是气体吸附与分离研究的首选平台。
- 孔径可调：通过延长配体增大孔径，但过长配体会带来互穿，实际比表面可能反而下降。
- 可后修饰：骨架上的官能团可做后合成修饰，引入催化位点、手性中心或生物分子。
- 稳定性是关键短板：多数 MOF 对水、酸碱敏感，选型时必须先确认使用环境的稳定性。
二、常用金属源与配体搭配
| MOF | 金属源 | 有机配体 | 特点与用途 |
|---|---|---|---|
| MOF-5 | 硝酸锌（7779-88-6） | 对苯二甲酸（100-21-0） | 经典高比表面，水中稳定性差 |
| ZIF-8 | 硝酸锌 | 2-甲基咪唑（693-98-1） | 热稳定与化学稳定性好，适合气体分离 |
| HKUST-1 | 硝酸铜 | 均苯三甲酸（554-95-0） | 开放金属位点多，常用于催化与吸附 |
| UiO-66 | 锆盐 | 对苯二甲酸 | 水热稳定性突出，适合水相与催化场景 |
三、合成与活化的关键控制点
- 溶剂体系：DMF、水或甲醇/水混合体系最常用，溶剂极性会直接影响晶体成核与形貌。
- 调节剂：加入乙酸、甲酸或三乙胺可调控成核速率，得到更均匀的晶体尺寸。
- 温度与时间：溶剂热通常 80–150 ℃，时间过短结晶不完整，过长易生成致密相。
- 活化与干燥：必须用低沸点溶剂置换后真空脱气；直接高温烘干常导致骨架坍塌，比表面骤降。
- 储存：活化后应密封避湿保存，多数 MOF 吸湿后会失去结晶度。
四、常见问题
- BET 比表面明显低于文献？优先排查活化是否充分，其次是是否发生互穿。
- 晶体形貌不规则？多为成核过快，可降低浓度或加入调节剂。
- 催化活性低？检查开放金属位点是否被溶剂占据，需要额外的活化步骤释放。
五、采购建议
MOF 的有机配体多为大宗精细化学品，建议与金属盐一并规划采购以降低批次差异。本站金属有机骨架产品线提供对苯二甲酸、2-甲基咪唑、均苯三甲酸等 MOF 常用配体，以及硝酸锌等金属源，纯度与规格在详情页可查；如需特定拓扑结构的 MOF 定制合成或配体定制，可通过定制合成服务提交结构需求。

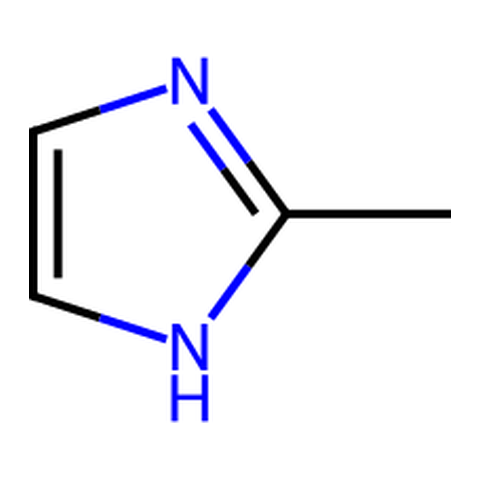

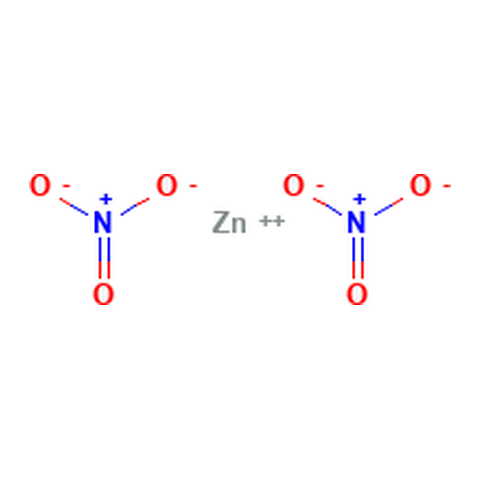

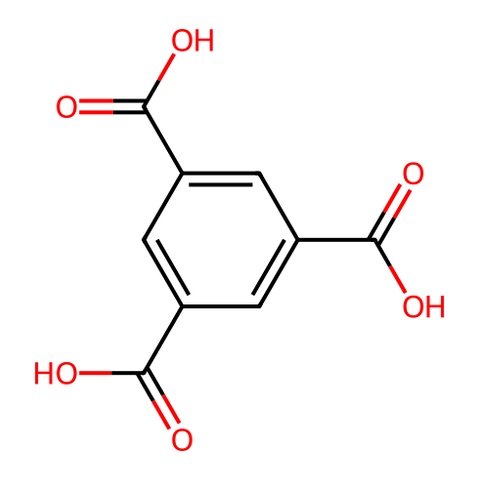

文中重点试剂结构式 · 点击查看规格与价格
相关产品推荐正在从站内商品库匹配…
同一产品线更多文章
本文由本站编辑基于公开技术资料独立撰写，观点与表述仅代表本站；如需转载请与我们联系。文中产品参数、包装规格与价格以商品详情页为准，图片中的分子结构式由本站结构库按 CAS 生成，仅供识别参考。
