李天一教授成果|适用OLED灯具的热活化延迟荧光Cu(I)配合物
2024-09-20 · 推荐产品 · 百灵威授权转载
基于铜族金属铜、银和金的系列二配位配合物是近期研发的一类热活化延迟荧光TADF发光材料，被广泛应用于光致发光机理研究、电致发光器件以及光催化等领域。

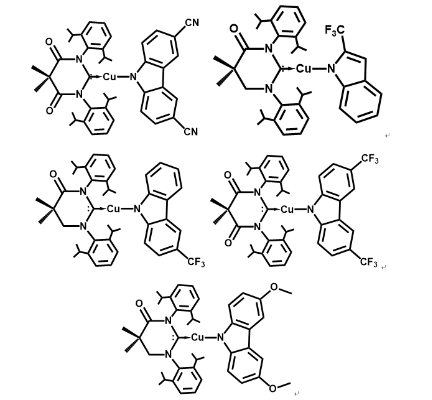

近年来，为克服贵金属磷光配合物合有机TADF分子的缺点，北京科技大学李天一教授团队以吲哚类衍生物为芳胺配体，制备了一系列构型可调的Cu（Ⅰ）TADF配合物。 其结构如图1所示。
实验表明，在具有2-三氟甲基吲哚配体的扭曲构型配合物中，同时获得了低至120 meV的△EST和高达1.3×105s-1的kr,S1。另外，由于转动受限的扭曲构型抑制了非辐射跃迁能量损失，在此例蓝光TADF配合物中，获得了74%的高光致发光效率和1.9 ms的快速TADF发光寿命1。

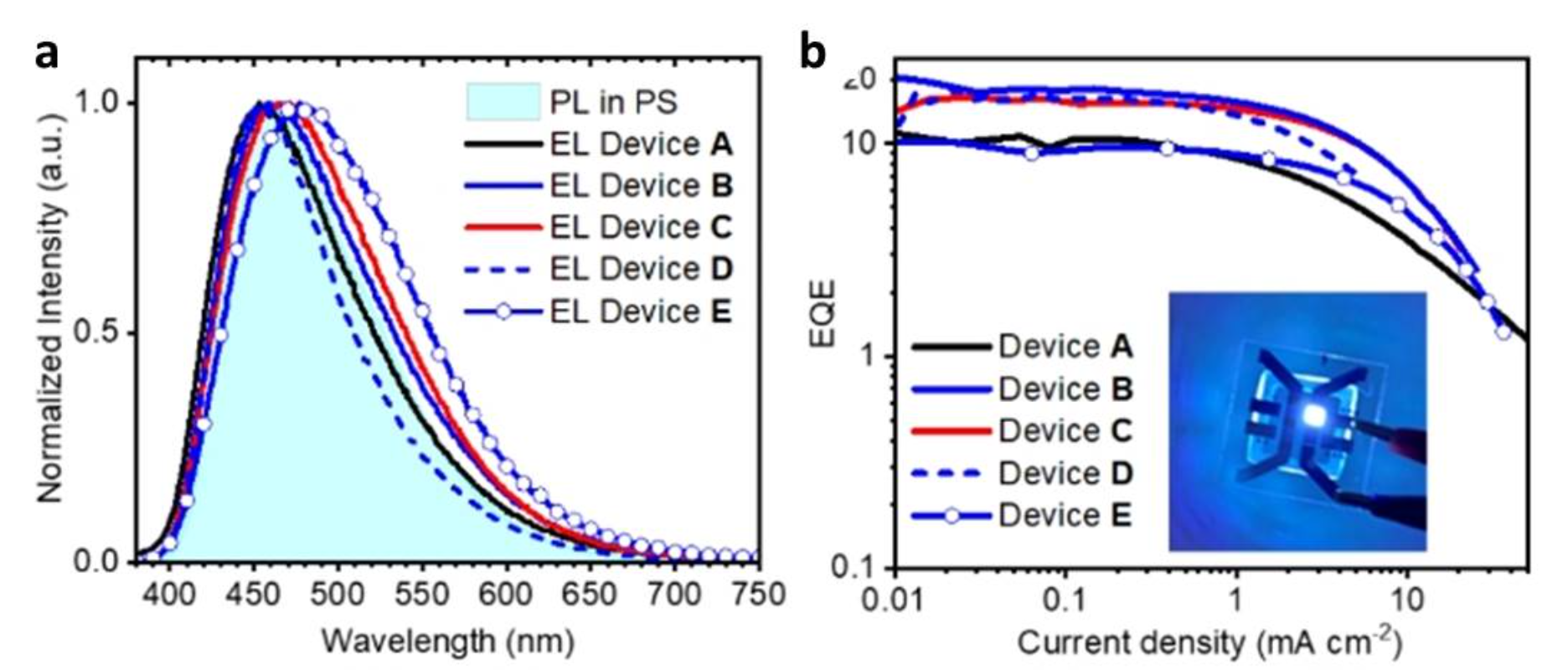

通过进一步在真空蒸镀OLED器件中研究其电致发光性能，发现其在掺杂发光层器件中，最大外量子效率达到20%（图2a）。由于此类配合物良好的载流子传输性能，在非掺杂器件中，最大外量子效率也达到了10%。在100 cd/m2亮度下，器件效率滚降小于2%（图2b）1。
此类铜族金属热活化延迟荧光配合与已广泛应用于有机电致发光器件的磷光贵金属铱铂配合物相比：
1.发光效率高、发射寿命短、发光颜色调节灵活、稳定性好的特点；
2.成本低廉、制备难度低；
3.是十分具有产业前景的未来电致发光材料体系。
百灵威独家供应李天一教授课题组开发的一系列铜族金属热活化延迟荧光配合物，结构多样，性能优异，稳定性好，应用前景良好。
李天一，北京科技大学教授、博士生导师。近年来研究工作发表在J. Am. Chem. Soc., Angew. Chem. Int. Ed., J. Mater. Chem. A 和 Chem. Rev.等国际知名期刊。主持国家自然科学基金及北京市自然科学基金项目，主要研究方向为发光材料设计、光物理过程机理以及高效电致发光器件。
| 品名 | CAS | 货号 |
|---|---|---|
| MAC(Cu)CzCN2, 99% MAC(Cu)CzCN2 | 2328069-21-0 | 9419141 |
| MAC(Cu)CzCN, 99% MAC(Cu)CzCN | 2328069-22-1 | 9419142 |
| MAC(Cu)Cz, 99% MAC(Cu)Cz | 2311939-76-9 | 9419143 |
| DAC(Cu)CzCN2, 99% DAC(Cu)CzCN2 | 2328069-23-2 | 9419144 |
| DAC(Cu)CzCN, 99% DAC(Cu)CzCN | 2328069-24-3 | 9419145 |
| MAC(Ag)Cz, 99% MAC(Ag)Cz | 2311939-50-9 | 9419146 |
| MAC(Au)Cz, 99% MAC(Au)Cz | 2311939-51-0 | 9419147 |
| DAC(Au)4-diphenylaminophenyl, 99% DAC(Au)4-二苯基氨基苯基 | 2412140-45-3 | 9419148 |
| Salicyloylaminotriazole 水杨酰胺基三唑 | 36411-52-6 | A3646 |
| MAC(Au)4-diphenylaminophenyl, 99% MAC(Au)4-二苯基氨基苯基 | 2412140-48-6 | 9419149 |
| MAC(Cu)DPAC, 99% MAC(Cu)DPAC | 2830586-97-3 | 9419151 |
| MAC(Au)4-dimethylaminophenyl, 99% MAC(Au)4-二甲氨基苯基 | 2412140-49-7 | 9419150 |
| MAC(Cu)(2-CF3)Indole, 99% MAC(Cu)(2-CF3)Indole | / | 9419152 |
| Ammonium Tetrachloroplatinate(II) 四氯铂(II)酸铵 | 13820-41-2 | A3668 |
| MAC(Cu)Indole, 99% MAC(Cu)Indole | / | 9419153 |
| MAC(Cu)-2,3-dimethyl-indole, 99% MAC(Cu)-2,3-二甲基吲哚 | / | 9419154 |
| MAC(Cu)TetraHCz, 99% MAC(Cu)TetraHCz | / | 9419155 |
| MAC(Cu)(2-Phenyl-Indole), 99% MAC(Cu)(2-苯基吲哚) | / | 9419156 |
| MAC(Cu))(3-CF3Cz), 99% MAC(Cu))(3-CF3Cz) | / | 9419157 |
| DAC(Cu))(3-CF3Cz), 99% DAC(Cu))(3-CF3Cz) | / | 9419158 |
| DAC(Cu))(3,6-CF3Cz), 99% DAC(Cu))(3,6-CF3Cz) | / | 9419159 |
参考文献
- [1]Angew. Chem. Int. Ed. 2023, 62, e202217195.
推荐阅读
氘”元素新应用——氘代OLED材料，提升器件寿命和稳定性OLED器件的三大核心材料
