石墨烯——用于新传感器研发的优秀原材料
2023-02-08 · 推荐产品 · 百灵威授权转载
石墨烯独特的2D结构成为了纳米材料研究的热点，基于石墨烯的分析传感器拥有极高的电荷载流子迁移率和非常大的比表面积，在化学、电气以及生物领域都有较好的应用。
石墨烯拥有高化学惰性、生物相容性、大比表面积和高导电性，使其在生物电子应用中展现了巨大的潜力[1-2]。此外，石墨烯独特的光电特性，从远红外到紫外辐射的宽光谱范围内具有超快光响应，使其在光电探测器领域成为了候选材料[3]。在需要较高灵敏度的化学检测方面，如空气或水中化学物质的检测，石墨烯化学传感器也已经被证明了单分子吸附事件的检测能力[4]。

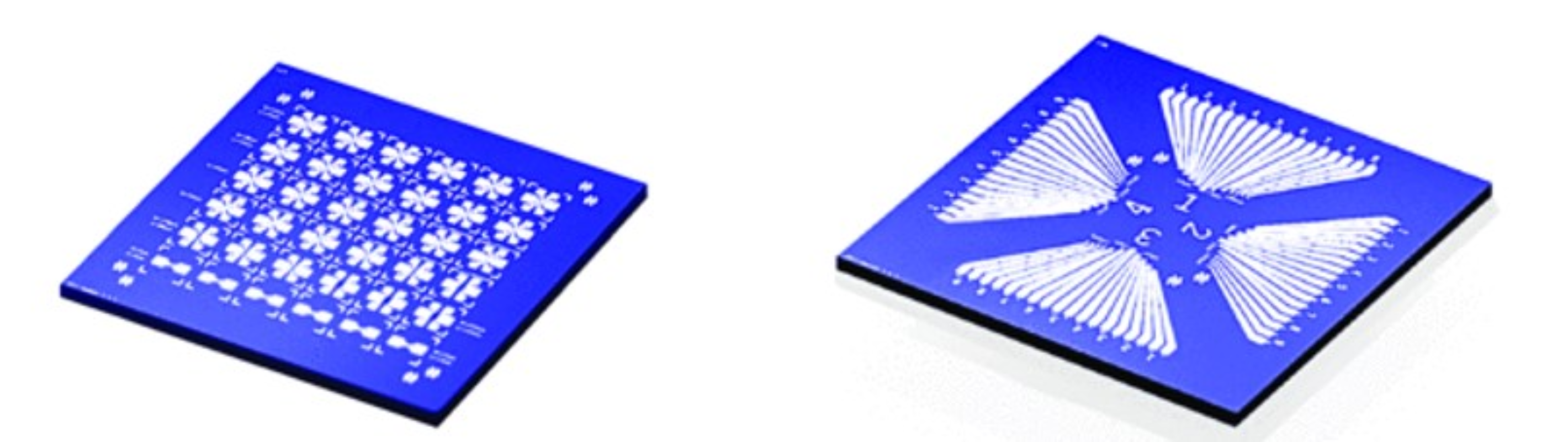

06-2555（左）和百灵威提供高质量的石墨烯、石墨烯微片、氧化石墨烯及石墨烯场效应晶体管（GFET）芯片等（图1），其中GFET器件未封装，可用于进一步功能化，为新传感器的研发提供了完美的平台。每个芯片提供36个单独的GFET，以网格和象限模式分布，迁移率通常超过1000 cm2/V.s。
产品列表
石墨烯
966627
98% , 试剂级, 厚度: 0.55 - 3.74 nm, 直径: 0.5-3μm, 层数: <1
石墨烯
953031
试剂级, 厚度: 1 - 3 nm, 尺寸: >50 μm, 层数: <3
氧化石墨烯
909428
4 mg/mL, 分散于水中
氧化石墨烯
934143
99% , 试剂级, 厚度: 0.55 - 1.2 nm, 直径: 0.5 - 3 μm, 层数: ＜3
石墨烯微片
976973
99.5% , 厚度: 4 - 20 nm, 直径: 5 - 10 μm, 层数: ≤20
氮掺杂石墨烯
900324
比表面积: 100 - 300 m2/g, 层数：≤3
单层氧化石墨烯
933162
单层率: 90%, 厚度: 0.8 - 1.2 nm, 直径: 0.5 - 5 μm
石墨烯场效应晶体管
06-2555
网格图案
石墨烯场效应晶体管
06-2560
象限图案
参考文献
- Biosens. Bioelectron. 2018, 100, 312.
- Sens Actuator B Chem 2017, 253, 759.
- Nature Nanotechnology 2014, 9, 780.
- J. Phys. Chem. Lett. 2012, 3, 1746.
